道達爾隧道工程專用油/脂

TOTAL隧道工程專用油/脂

TBM工作機構

			Fig. 3 Foam injected thro’ nozzle (1)
	Fig. 2 EPB in Foam compound injection		Fig. 4 Granular sand (2) is turned into vohesive, elastic and nearly watertight mass (3)

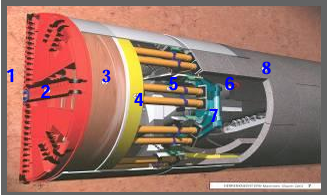

Fig. 1 The 420 mton heavy tunnelling plant for Singapore (dia 7.2m) was lifted into the 48m deep launching shaft at Singapore Airport at the beginning of March 2001.	Fig. 5 EPB TBM 1-工作面. 2-挖泥輪. 3-挖泥艙. 4-壓力牆. 5-隧洞千 斤頂. 6-螺旋傳送器. 7-襯筒升降器. 8-裝有襯筒結構的隧道襯筒.



TBM 各部位採用的潤滑劑

• 尾部密封劑
  - ADERIA TM-T （CONDAT WR 89）
  - ADERIA PA  （CONDAT WR 90）
• 頭部密封劑（主軸密封脂）
  - PX 3340 （CONDAT HBW）
• 液壓機構
  （液壓缸， 工作艙升降機& 挖泥頭轉輪l 電機）
    HYDRANSAFE HFDU LC / AZOLLA ZS
• 減速齒輪
  - CARTER EP / KASSILLA
• 多用途潤滑脂
  - BIOMERKAN RS 23 / MULTIS EP 2 / MARSON EP 2



密封劑應用

圖. 1 泥漿式TBM 1. 挖泥頭2. 膨潤土泥漿3. 氣囊4. 靠臂5. 操作間
     6. 盾尾密封脂7. 膨潤土泥漿送料8. 膨潤土/ 軟土排料9. 水泥漿環形壁層

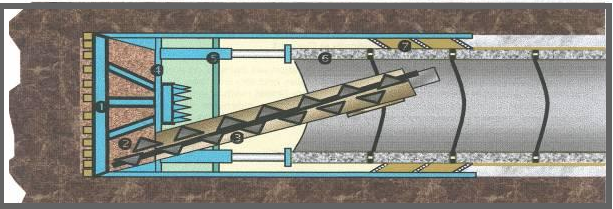

圖2. 土壓式TBM 1. 挖泥頭2. 工作間3. 螺旋傳送機4. 承壓牆
   5. 靠臂6. 隔離間7. 盾尾密封脂8. 水泥漿環形壁層



隧道掘進機密封劑

盾構密封劑用於密封隧道成洞設備的尾部，其設計考慮到：

• 密封盾構機尾部，用於抵抗：
  - 地下水（淡水和海水）
  - 泥水槳
  - 硼潤土泥漿（如果施工過程使用）
• 密封劑應具備：
  - 合適的密度和針入度
  - 好抗水沖刷
  - 出色的水密封性
  - 抗磨損性
  - 良好承載機械壓力及機械穩定性
  - 良好的濕潤特性
  - 良好的粘附性
  - 在較寬的溫度範圍下具備良好的泵送性
